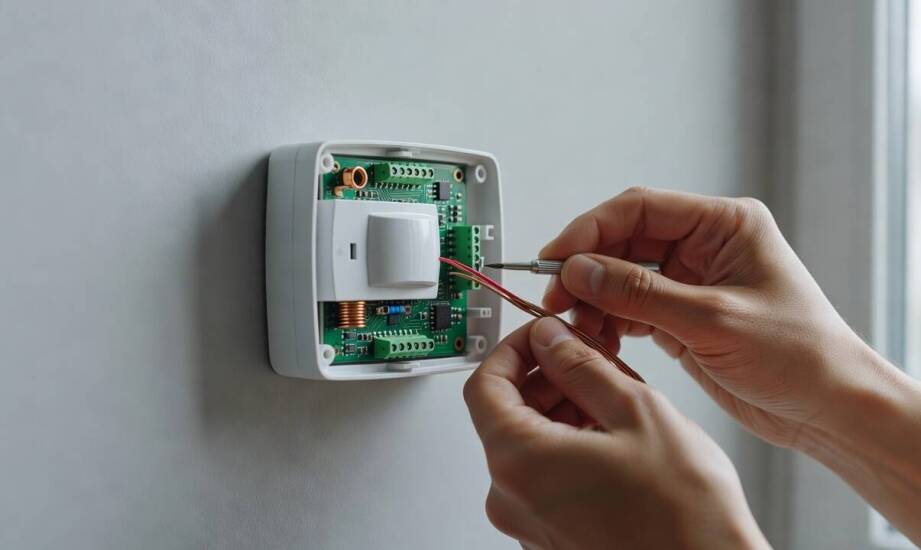

Jak przygotować czujkę, przewód i styk sabotażowy przed wpięciem do centrali SATEL Perfecta

Decyzja o zabezpieczeniu małego obiektu biurowego lub domu jednorodzinnego często kończy się na etapie wyboru konkretnych urządzeń. Inwestor dobiera odpowiednie czujki ruchu oraz kontaktrony magnetyczne, skupiając się głównie na ich zasięgu, wyglądzie i dodatkowych funkcjach. Prawdziwe wyzwanie instalacyjne pojawia się jednak w momencie fizycznego łączenia tych elementów z centralą alarmową, taką jak SATEL Perfecta. Każdy czujnik wymaga odpowiedniego przygotowania, ostrożnego obrania izolacji z przewodu oraz dokładnego sprawdzenia działania mechanicznego styku sabotażowego. Właściwe poprowadzenie okablowania wewnątrz budynku warunkuje późniejszą stabilność całego systemu i minimalizuje ryzyko fałszywych alarmów. Zanim pierwsza odizolowana żyła trafi pod zacisk na płycie głównej, należy dogłębnie zrozumieć logikę pracy wejść parametrycznych i uniknąć powtarzania podstawowych błędów konfiguracyjnych.

Jak centrala SATEL interpretuje stany wejścia

Systemy zabezpieczeń opierają swoją skuteczność na bezbłędnym odróżnianiu rzeczywistego zagrożenia od usterki technicznej przewodu. Centrala SATEL Perfecta w zaawansowanej konfiguracji 2EOL/NC wykorzystuje dwa rezystory o wartości 1,1 kΩ do ciągłego kontrolowania stanu linii. Zastosowanie tej metody pozwala na precyzyjne rozróżnienie aż trzech odrębnych stanów na pojedynczym wejściu fizycznym. Użycie pojedynczego opornika 2,2 kΩ dotyczy natomiast znacznie prostszego wariantu EOL, który na pojedynczej linii odczytuje mniejszą liczbę stanów i w wielu przypadkach wymaga prowadzenia osobnego obwodu dla sabotażu.

W stanie spoczynkowym zamknięty obwód z wpiętymi odpowiednio rezystorami wykazuje ściśle określoną rezystancję zastępczą. Otwarcie przekaźnika alarmowego w samej czujce zmienia tę wartość, co procesor centrali natychmiast interpretuje jako naruszenie chronionej strefy. Próba nieautoryzowanego ściągnięcia obudowy czujnika skutkuje rozwarciem styku TMP. Rozwarcie styku sabotażowego powoduje całkowitą przerwę w obwodzie i natychmiastowy alarm antysabotażowy. Elementy oporowe montuje się zawsze bezpośrednio w obudowie detektora, czyli na samym końcu dozorowanej linii przewodowej.

Przed właściwym wpięciem żył pod zaciski każdy doświadczony instalator weryfikuje techniczny stan komponentów. Etap ten obejmuje rzetelne sprawdzenie sprawności przekaźników w czujce oraz weryfikację mechanicznych styków sabotażowych pod kątem ewentualnych zwarć. Multimetr cyfrowy pomaga wykluczyć uszkodzenia oraz przetestować ciągłość każdej pojedynczej żyły przewodu instalacyjnego. Fachowe i w pełni przemyślane podłączenie czujek alarmowych wymaga również starannego przygotowania miedzianych końcówek kabli. Taki zabieg eliminuje ryzyko przypadkowego zetknięcia się żył sygnałowych z zasilaniem 12V. Zgodnie z wytycznymi branżowymi, obwód sabotażowy podlega całodobowej kontroli przez system nadrzędny, niezależnie od tego, czy alarm pozostaje włączony.

Diagnostyka i oznaczanie wielu czujników w jednym obwodzie

Budowa okablowania w starszych budynkach wymusza czasami szeregowe wpinanie wielu detektorów ruchu pod jedną wspólną strefę. Sytuacja ta ma miejsce szczególnie przy ograniczonej liczbie fizycznych wejść na samej płycie. Zastosowanie takiego układu znacznie utrudnia jednak późniejszą identyfikację drobnych usterek sprzętowych. Awaria pojedynczego elementu wpływa bezpośrednio na parametry całego łańcucha sygnałowego. Oprogramowanie sprzętowe rejestruje nagłą zmianę oporności lub całkowitą przerwę, ale centrala nie potrafi wskazać konkretnego urządzenia odpowiedzialnego za przerwę w danej pętli.

Wyraźne i trwałe oznaczanie żył w puszkach połączeniowych ułatwia lokalizację miejsca awarii podczas cyklicznych przeglądów konserwacyjnych. Brak czytelnych etykiet na białych przewodach zmusza serwisanta do mozolnego demontowania kolejnych plastikowych obudów i mierzenia parametrów na poszczególnych, krótkich odcinkach. Precyzyjne opisanie każdego kabla skraca czas diagnozy usterki i minimalizuje ryzyko wyłamania zaczepów. Drobna pomyłka przy podłączaniu zacisków TMP w pierwszej czujce potrafi w przyszłości całkowicie uniemożliwić znalezienie luźnego przewodu w rozbudowanym systemie.

Praktyka instalacyjna wyraźnie potwierdza znaczenie rzetelnego układania i opisywania wewnętrznej infrastruktury teletechnicznej. Monterzy i technicy reprezentujący markę LUX DOM dobierają parametry przewodów i weryfikują działanie central alarmowych w obiektach na terenie Warszawy, trzymając się zawsze ścisłych instrukcji technicznych producenta. Zapewnienie oddzielnego, indywidualnego wejścia dla każdej kluczowej czujki bezpośrednio na płycie głównej zdecydowanie zmniejsza prawdopodobieństwo wystąpienia trudnych do namierzenia fałszywych alarmów.

Solidne i stabilne działanie domowego systemu zabezpieczeń zależy w głównej mierze od sumienności podczas początkowych prac montażowych. Praca z nowoczesnymi urządzeniami kontrolnymi wymaga dogłębnego zrozumienia logiki rozróżniania stanów zwarcia, normalnego czuwania, naruszenia oraz sabotażu instalacji. Mechaniczne powielanie uniwersalnych schematów z instrukcji, bez ręcznego sprawdzania rzeczywistych wartości wpiętych oporników, często prowadzi do błędnej interpretacji sygnałów. Rzetelne przygotowanie styków oraz prawidłowe sparametryzowanie linii na etapie fizycznego montażu gwarantują bezproblemową i cichą eksploatację sprzętu przez wiele kolejnych lat.
