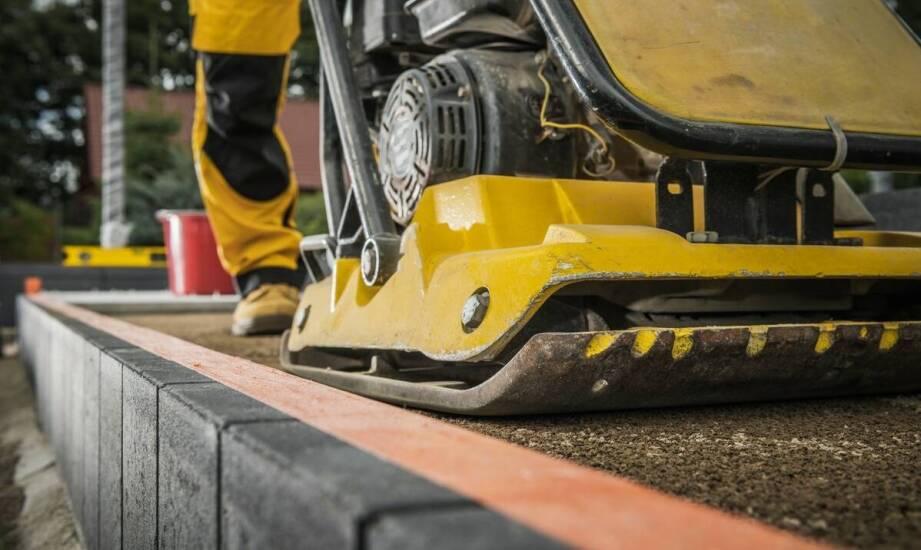

Jak czytać rozpiski części zagęszczarki Wacker DPU 6055 i odróżnić zużycie od awarii

Wymiana zużytego łożyska wibracji lub pękniętego paska klinowego w ciężkiej zagęszczarce gruntowej często kończy się pomyłką podczas zamówienia. Mechanicy nierzadko dobierają elementy bazując na wizualnym podobieństwie podzespołów, co generuje opóźnienia w naprawie. Płyty wibracyjne czy elementy wzbudnicy w różnych rocznikach maszyn budowlanych wyglądają niemal identycznie. Różnią się jednak tolerancją wymiarów oraz specyfikacją techniczną materiałów. Prawidłowa identyfikacja usterki wymaga odniesienia się do dokumentacji technicznej przypisanej do konkretnego egzemplarza urządzenia. Podstawą pozostaje zawsze właściwe odczytanie danych z maszyny przed rozpoczęciem poszukiwań zamienników. Pominięcie tego kroku skutkuje dostawą niepasujących uszczelniaczy lub nieprawidłowych pasków transmisyjnych.

Tabliczka znamionowa i logika rysunku rozstrzelonego

Każda diagnoza zaczyna się od odszukania tabliczki znamionowej zamocowanej na ramie urządzenia. Znajduje się tam pełne oznaczenie modelu, na przykład wersja standardowa lub wariant z poszerzoną roboczą płytą denną. Kluczowe znaczenie ma dziesięciocyfrowy numer katalogowy przypisany do konkretnej serii produkcyjnej maszyny. W połączeniu z numerem seryjnym oraz numerem rewizji ułatwia to wykluczenie pomyłek przy weryfikacji komponentów. Zmiany konstrukcyjne wprowadzane przez producenta sprawiają, że ten sam sprzęt może z czasem otrzymać zupełnie inny układ napędowy lub zmienione elementy hydrauliki.

Rysunek rozstrzelony dzieli całe urządzenie na logiczne grupy podzespołów, co przyspiesza nawigację. Sekcje od 11 do 17 obejmują zazwyczaj dolną płytę wibracyjną, natomiast przedziały 47-51 opisują blok wysokoprężnego silnika Hatz. Schemat graficzny rozbija skomplikowane mechanizmy na pojedyncze detale umieszczone w przestrzeni. Każdy element na ilustracji otrzymuje własny numer, który prowadzi bezpośrednio do tabeli zestawieniowej. Wykaz określa dokładną liczbę sztuk potrzebnych do montażu, unikalny numer zamówieniowy oraz opis funkcji danej części. Przejście od obrazka do tabeli pozwala bezbłędnie zidentyfikować drobne uszczelnienia czy specyficzne śruby mocujące wał.

Weryfikacja zużycia i pułapki podczas doboru podzespołów

W każdym warsztacie wacker dpu 6055 katalog części ułatwia precyzyjną weryfikację stanu technicznego całego układu. Analiza schematu pomaga odróżnić naturalne zużycie materiału od poważniejszej awarii wtórnej. Katalog klasyfikuje filtry powietrza z sekcji 85-87 jako typowe materiały eksploatacyjne podlegające regularnej wymianie. Uszkodzenie uszczelki pod głowicą wskazuje natomiast często na głębszy problem z układem chłodzenia lub brakiem smarowania. Pęknięcie jednego komponentu pociąga za sobą konieczność weryfikacji sąsiadujących elementów współpracujących.

Największą pułapką dla serwisantów pozostają modernizacje wprowadzane w nowszych rocznikach. Rozwiązania mechaniczne zależą od obecności dodatkowego osprzętu, na przykład elementów spełniających standardy emisji EPA ujętych w odrębnej sekcji zestawienia. Modele różnią się również specyfikacją sprzęgła odśrodkowego. W przypadku wzbudnicy zużycie jednego simmeringu często wymaga kompleksowej analizy całego zespołu wibracyjnego. Wymiana pojedynczego łożyska mija się z celem w obliczu silnego zanieczyszczenia całego mechanizmu.

W takich sytuacjach hurtownia Firma Sabuda dostarcza specjalistyczne łożyska, paski klinowe oraz uszczelnienia dla branży maszynowej i rolniczej. Stały dostęp do technicznych podzespołów przeniesienia napędu pozwala sprawnie przywrócić użyteczność sprzętu pracującego w trudnych warunkach terenowych. Dokumentacja precyzuje informacje o łożyskach walcowych NJ2207 montowanych we wibratorze. Sama dolna płyta może skrywać aż pięć takich łożysk, a ich żywotność zależy bezpośrednio od szczelności układu.

Szybka ścieżka od diagnozy do skutecznej naprawy

Poprawne odczytywanie dokumentacji technicznej drastycznie skraca czas potrzebny na zlokalizowanie wadliwego elementu. Nietypowy hałas dobiegający z dolnej partii urządzenia szybko naprowadza serwisanta na właściwą stronę schematu wzbudnicy. Wiedza o budowie maszyny ułatwia typowanie potencjalnych usterek jeszcze przed demontażem zewnętrznych osłon. Mechanik może z wyprzedzeniem przygotować odpowiednie ściągacze, prasy oraz niezbędne materiały uszczelniające.

Zrozumienie układu sił działających w ciężkim sprzęcie pomaga także oszacować całkowity koszt naprawy. Schematy pokazują relacje między drogimi podzespołami głównymi a tanimi elementami chroniącymi układ napędowy przed przeciążeniem. Zignorowanie uszkodzeń drobnych elementów złącznych prowadzi z czasem do destrukcji wałów przeniesienia mocy lub rozerwania korpusu. Dokumentacja techniczna nie zastępuje doświadczenia mechanika badającego luzy montażowe na warsztacie. Tworzy jednak fundament gwarantujący poprawne złożenie urządzenia, co minimalizuje ryzyko nieplanowanych przestojów w pracy.
